Kink bands

Il kinking è uno dei numerosi meccanismi di deformazione intracristallina ed è un processo che avviene internamente ai cristalli sottoposti a stress. Il modo più semplice in cui può avvenire la deformazione di un cristallo sottoposto a stress, è mediante scorrimento su piani reticolari o lungo difetti lineari. Lo scorrimento su questi piani cristallografici, porta allo spostamento di una parte del cristallo rispetto all’altra, con formazione di bande ad orientazione cristallografica diversa, dette kink bands (Fig.1). Questo processo è comune in minerali caratterizzati da un sistema di sfaldatura ben sviluppato (miche), in quanto lo scorrimento avviene lungo il piano di sfaldatura. È un fenomeno comune anche in altri minerali come quarzo, olivina, pirosseni e cianite.

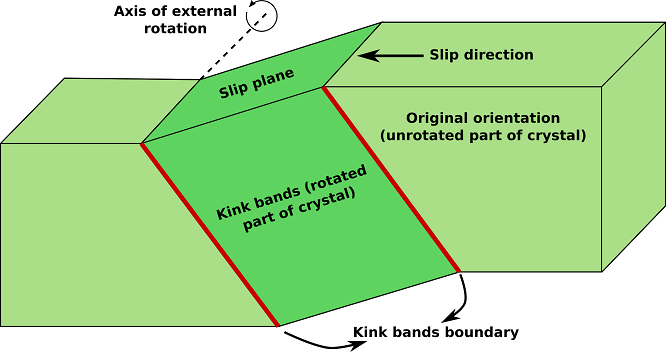

Fig.1: Modello semplificato dello sviluppo di una kink band in un cristallo sottoposto a stress. Una kink band può essere definita come una porzione del cristallo che ha subito rotazione. La rotazione avviene lungo un asse coincidente con la linea di intersezione tra la kink band e il piano di scorrimento. L’asse della rotazione è perpendicolare alla direzione di massimo stress. Immagine modificata da Vernon, 2004.

Bibliografia

Le informazioni contenute in questa pagina sono tratte da:
• Bucher, K., & Grapes, R. (2011). Petrogenesis of metamorphic rocks. Springer Science & Business Media.
• Fossen, H. (2016). Structural geology. Cambridge University Press.
• Howie, R. A., Zussman, J., & Deer, W. (1992). An introduction to the rock-forming minerals (p. 696). Longman.
• Passchier, Cees W., Trouw, Rudolph A. J: Microtectonics (2005).
• Philpotts, A., & Ague, J. (2009). Principles of igneous and metamorphic petrology. Cambridge University Press.
• Shelley, D. (1993). Igneous and metamorphic rocks under the microscope: classification, textures, microstructures and mineral preferred-orientations.
• Vernon, R. H. & Clarke, G. L. (2008): Principles of Metamorphic Petrology. Cambridge University Press.
• Vernon, R. H. (2018). A practical guide to rock microstructure. Cambridge university press.

Biotite con numerose superfici di kink. Immagine a NX, 2x (lato lungo = 7mm)	Biotite con numerose superfici di kink. Immagine a N//, 2x (lato lungo = 7mm)	Biotite con numerose superfici di kink. Immagine a N//, 2x (lato lungo = 7mm)
Biotite con numerose superfici di kink. Immagine a NX, 2x (lato lungo = 7mm)	Biotite con numerose superfici di kink. Immagine a NX, 2x (lato lungo = 7mm)	Biotite con numerose superfici di kink. Immagine a N//, 2x (lato lungo = 7mm)
Biotite con numerose superfici di kink. Immagine a NX, 2x (lato lungo = 7mm)	Biotite con numerose superfici di kink. Immagine a NX, 2x (lato lungo = 7mm)	Biotite con numerose superfici di kink. Immagine a N//, 2x (lato lungo = 7mm)
Biotite con numerose superfici di kink. Immagine a NX, 2x (lato lungo = 7mm)	Biotite con numerose superfici di kink. Immagine a NX, 2x (lato lungo = 7mm)	Olivina con numerose superfici di kink in una peridotite metamorfosata. Immagine a NX, 10x (lato lungo = 2mm)
Olivina con numerose superfici di kink in una peridotite metamorfosata. Immagine a NX, 10x (lato lungo = 2mm)	Olivina con numerose superfici di kink in una peridotite metamorfosata. Immagine a NX, 10x (lato lungo = 2mm)	Olivina con numerose superfici di kink in una peridotite metamorfosata. Immagine a NX, 10x (lato lungo = 2mm)
Quarzo con numerose superfici di kink in uno gneiss. Immagine a NX, 2x (lato lungo = 7mm)	Quarzo con numerose superfici di kink in uno gneiss. Immagine a NX, 2x (lato lungo = 7mm)	Quarzo con numerose superfici di kink in uno gneiss. Immagine a NX, 2x (lato lungo = 7mm)
Kink bands in un cristallo di biotite. Granulite della Val d'Ossola. Immagine a N//, 1x (lato lungo = 9mm)	Kink bands in un cristallo di biotite. Granulite della Val d'Ossola. Immagine a N//, 2x (lato lungo = 7mm)	Kink bands in un cristallo di biotite. Granulite della Val d'Ossola. Immagine a N//, 2x (lato lungo = 7mm)
Kink bands in un cristallo di biotite. Granulite della Val d'Ossola. Immagine a N//, 2x (lato lungo = 7mm)	Kink bands in un cristallo di biotite. Granulite della Val d'Ossola. Immagine a N//, 10x (lato lungo = 2mm)	Kink bands in un cristallo di biotite. Granulite della Val d'Ossola. Immagine a NX, 10x (lato lungo = 2mm)
Kink bands in un cristallo di biotite. Granulite della Val d'Ossola. Immagine a N//, 10x (lato lungo = 2mm)	Kink bands in un cristallo di biotite. Granulite della Val d'Ossola. Immagine a N//, 20x (lato lungo = 1mm)	Kink bands in un cristallo di biotite. Granulite della Val d'Ossola. Immagine a NX, 20x (lato lungo = 1mm)
Kink bands in un cristallo di biotite. Granulite della Val d'Ossola. Immagine a N//, 20x (lato lungo = 1mm)	Kink bands in un cristallo di biotite. Granulite della Val d'Ossola. Immagine a N//, 20x (lato lungo = 1mm)	Kink bands in un cristallo di biotite. Granulite della Val d'Ossola. Immagine a N//, 20x (lato lungo = 1mm)
Kink bands in un cristallo di cianite. Immagine a N//, 10x (lato lungo = 2mm)	Kink bands in un cristallo di cianite. Immagine a NX, 10x (lato lungo = 2mm)	Kink bands in un cristallo di cianite. Immagine a N//, 10x (lato lungo = 2mm)
Kink bands in un cristallo di cianite. Immagine a NX, 10x (lato lungo = 2mm)	Kink bands in un cristallo di cianite. Immagine a N//, 20x (lato lungo = 1mm)	Kink bands in un cristallo di cianite. Immagine a NX, 20x (lato lungo = 1mm)
Cristalli di calcite con sviluppo di kink bands. Scisto carbonatico, miniera di Praborna (Valle d'Aosta). Immagine a NX, 2x (lato lungo = 7mm)	Cristalli di calcite con sviluppo di kink bands. Scisto carbonatico, miniera di Praborna (Valle d'Aosta). Immagine a NX, 2x (lato lungo = 7mm)	Cristalli di calcite con sviluppo di kink bands. Scisto carbonatico, miniera di Praborna (Valle d'Aosta). Immagine a NX, 2x (lato lungo = 7mm)
Cristalli di calcite con sviluppo di kink bands. Scisto carbonatico, miniera di Praborna (Valle d'Aosta). Immagine a NX, 2x (lato lungo = 7mm)	Cristalli di calcite con sviluppo di kink bands. Scisto carbonatico, miniera di Praborna (Valle d'Aosta). Immagine a NX, 2x (lato lungo = 7mm)	Cristalli di calcite con sviluppo di kink bands. Scisto carbonatico, miniera di Praborna (Valle d'Aosta). Immagine a NX, 2x (lato lungo = 7mm)
Cristalli di calcite con sviluppo di kink bands. Scisto carbonatico, miniera di Praborna (Valle d'Aosta). Immagine a NX, 2x (lato lungo = 7mm)	Cristalli di calcite con sviluppo di kink bands. Scisto carbonatico, miniera di Praborna (Valle d'Aosta). Immagine a NX, 2x (lato lungo = 7mm)	Cristalli di calcite con sviluppo di kink bands. Scisto carbonatico, miniera di Praborna (Valle d'Aosta). Immagine a NX, 2x (lato lungo = 7mm)
Cristalli di calcite con sviluppo di kink bands. Scisto carbonatico, miniera di Praborna (Valle d'Aosta). Immagine a NX, 2x (lato lungo = 7mm)	Cristalli di calcite con sviluppo di kink bands. Scisto carbonatico, miniera di Praborna (Valle d'Aosta). Immagine a NX, 2x (lato lungo = 7mm)	Cristalli di calcite con sviluppo di kink bands. Scisto carbonatico, miniera di Praborna (Valle d'Aosta). Immagine a NX, 2x (lato lungo = 7mm)
Cristalli di calcite con sviluppo di kink bands. Scisto carbonatico, miniera di Praborna (Valle d'Aosta). Immagine a NX, 2x (lato lungo = 7mm)	Cristalli di calcite con sviluppo di kink bands. Scisto carbonatico, miniera di Praborna (Valle d'Aosta). Immagine a NX, 2x (lato lungo = 7mm)
